№14 Как делать полный привод

4WD (ПОЛНЫЙ ПРИВОД) на ВАЗ 2108

Это сериал #savetheeclipse и в нем Я рассказываю про возрождение к жизни культовой тачки.
Сегодня я расскажу как делать свап на полный привод на втором поколении эклипсов. хотя все сказанное и показанное далее актуально и для третьего поколения эклипсов, а также для множества однобазников от митцубиси, таких как Крайслер, додж и так далее.

Тема свапа г2 совсем не нова, эту процедуру делали тысячи людей в мире, но как оказалось многим дсмерам до сих пор интересно как и что тут надо делать.
Я со своей стороны расскажу все нюансы этой переделки.

Для тех кому лень смотреть видео далее фотоотчет :

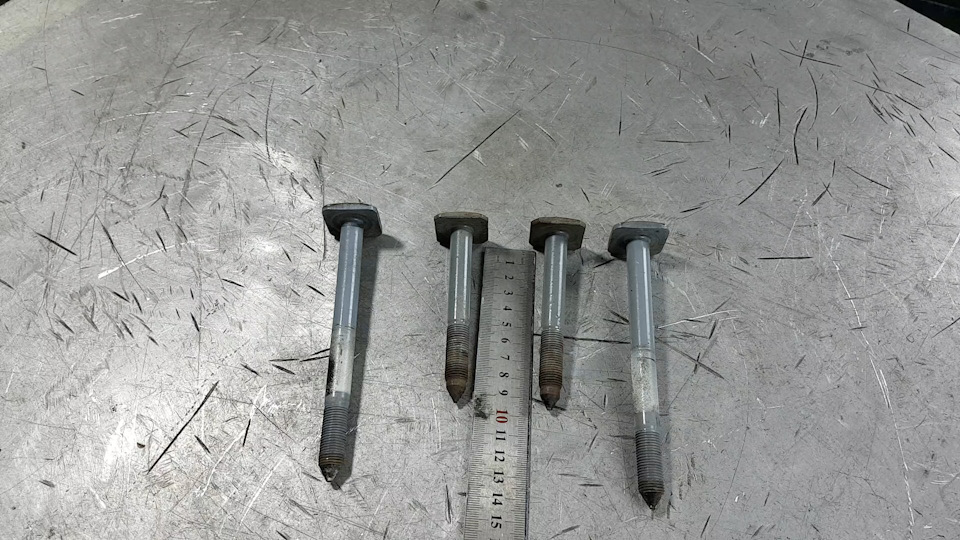

Длинна передних болтов крепления полноприводного подрамника составляет 10 сантиметров, а задних 14см. Разница в длине болтов из-за того что задняя заводская закладная имеет возвышение внутри лонжерона, а передние мы поставим прямо у основания лонжерона.

Полный размер

Передние болты можно взять из заднего крепления переднеприводного подрамника. В моем случае эти болты пытались приварить к лонжерону и испортили, и я возьму новые из донорских лонжеронов. Заодно детально можно увидеть как устроена заводская закладная .

Полный размер

Шапочки фиксаторы болтов нам еще пригодятся для задних болтов, а их в свою очередь я так же буду использовать оригинальные. Люблю я чтобы все выглядело как с завода, без колхоза.

Полный размер

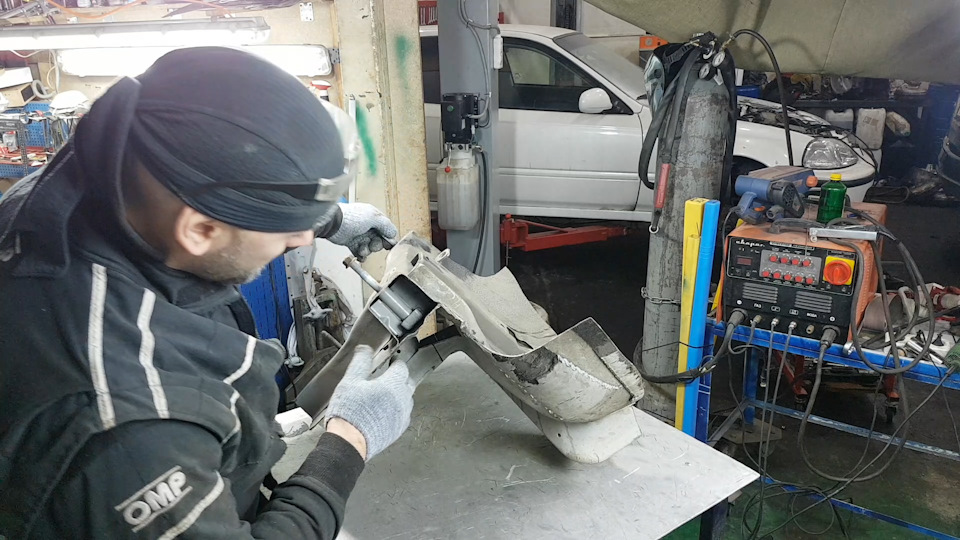

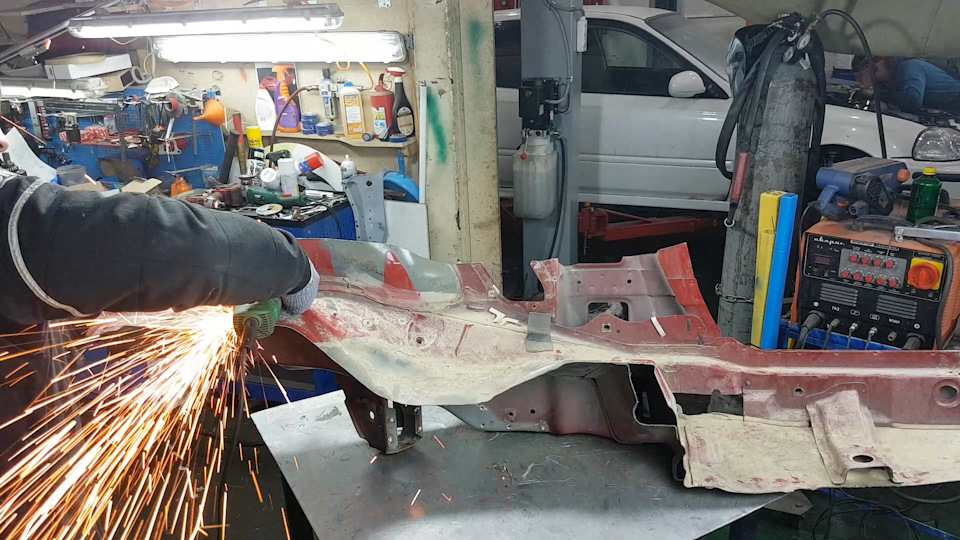

У меня есть кузовная часть от митцубиси легнума, но донором тут могут быть любые полноприводные модели, и из нее я извлеку полноприводные длинные болты для моего заднего крепления подрамника.

Полный размер

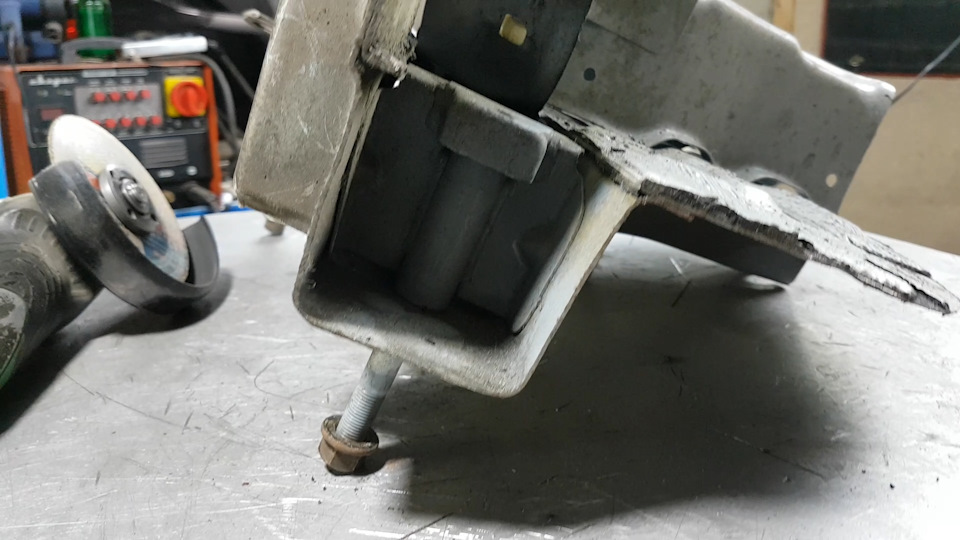

Кстати, немного извратившись я сделал полосную операцию на лонжероне и теперь можно рассмотреть оригинальное крепление в разрезе.

Полный размер

Но мне нужен сам болт.

Полный размер

закладные полноприводного подрамника.

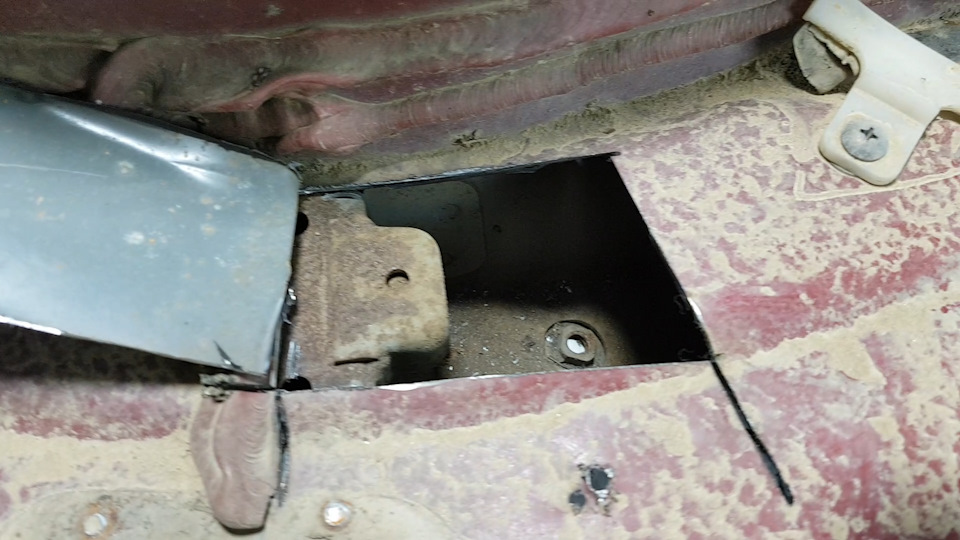

Все дело в том что шляпка болта находится глубоко внизу лонжерона зафиксировать его ключом от прокручивания не получится и пока болты и гайки новые это не существенно, но потом открутить становится нереально.

Полный размер

Так вот чтобы этого не случилось надо сделать закладные, которые ограничат болт от вращения и в тоже время не лишат его свободы качения.

И вот мой вариант решения

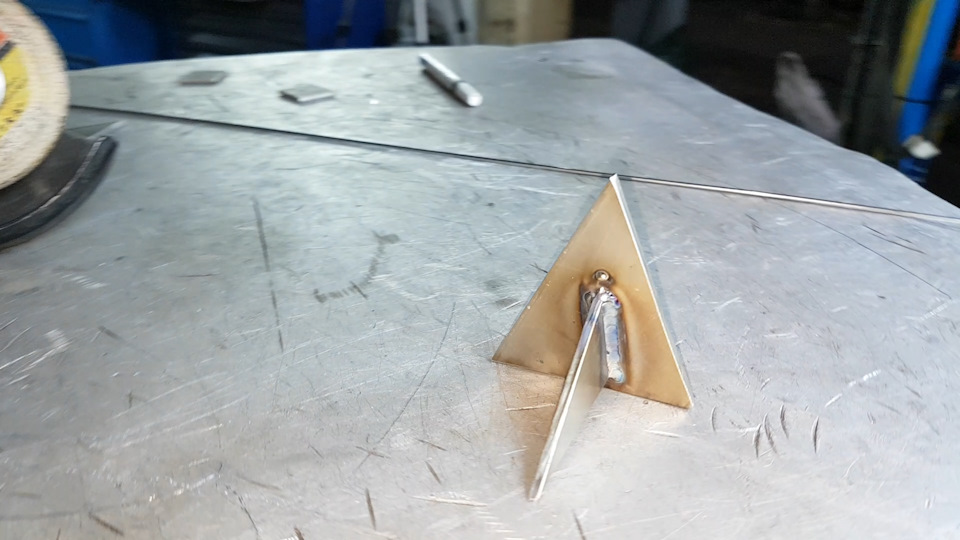

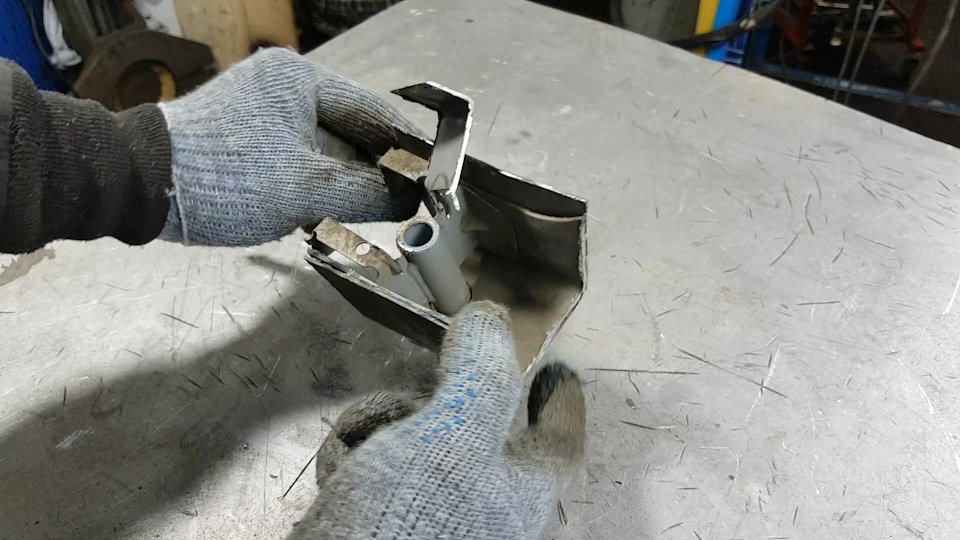

Четыре пластинки…
… и одно отверстие.

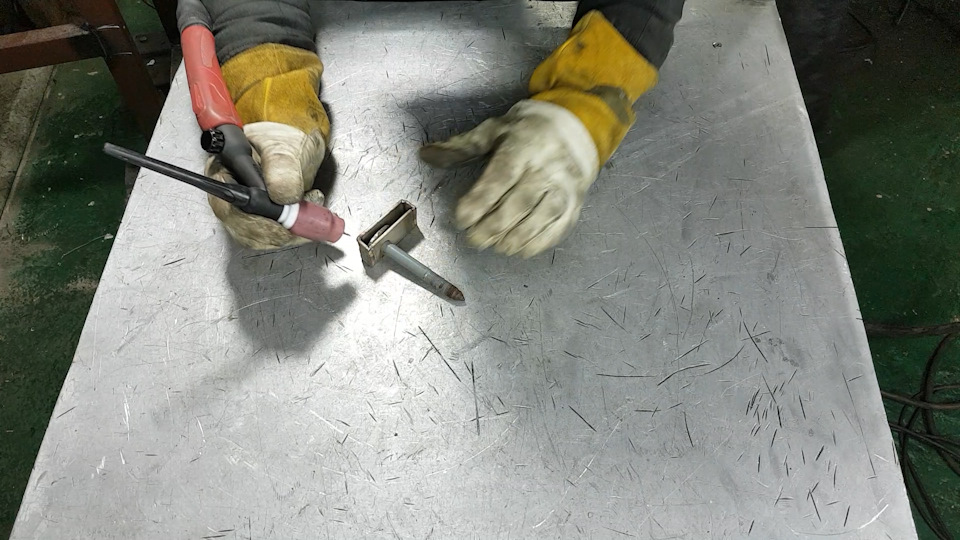

Получается вот такой домик. Тут болт находится в свободном состоянии и не вращается.

Полный размер

Почему просто не приварить болт к лонжерону? Ну во первых так не делают на заводе дальше я даже не стал бы приводить другие аргументы. Но вкратце это :
— его будет очень трудно поменять при необходимости
-жесткое крепление деталей передаст вибрацию и в конечном счете ускорит деформацию кузова.
— А главное на зафиксированные болты очень трудно надеть подрамник.
Вообщем болты оставляем подвижными.

А теперь саму закладную нужно зафиксировать в лонжероне и на этот раз как можно прочнее. Например сваркой.
А дальше можно закрыть лонжерон, но тут есть еще мой маленький секрет.

Полный размер

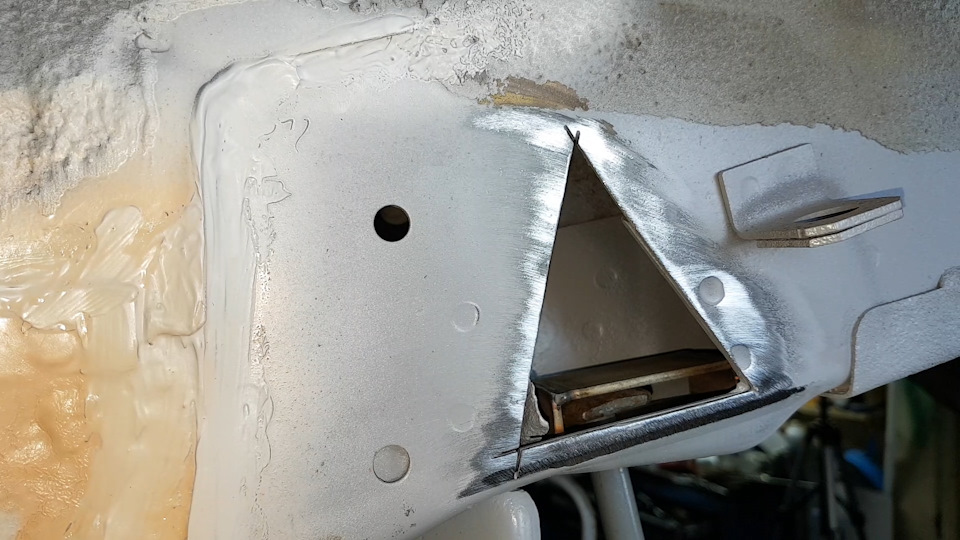

В этой крышке я делаю упор для закладной, он не позволит ни при каком условии сдвинутся вверх закладной внутри лонжерона.

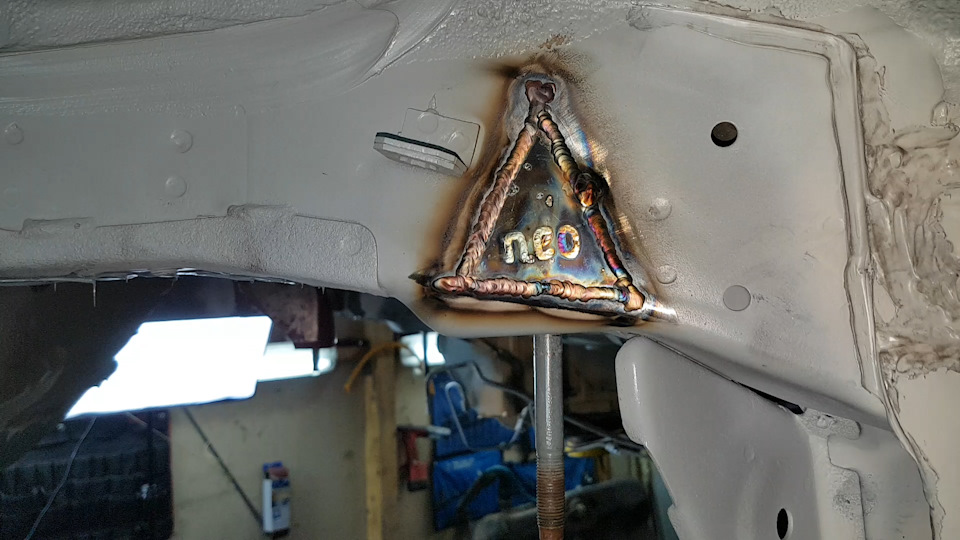

Теперь я заварю все как было, и если зачистить шов, хотя в моем случае он довольно аккуратный, то место доступа к болту крепления будет не видно.
Но я шов оставляю как метку где можно попасть к болту не разрезая новые части лонжерона.
Ну а местами даже мой автограф…

Полный размер

К остальным болтам я вернусь чуть позже, а теперь займусь удалением мешающих элементов переднеприводной машины.

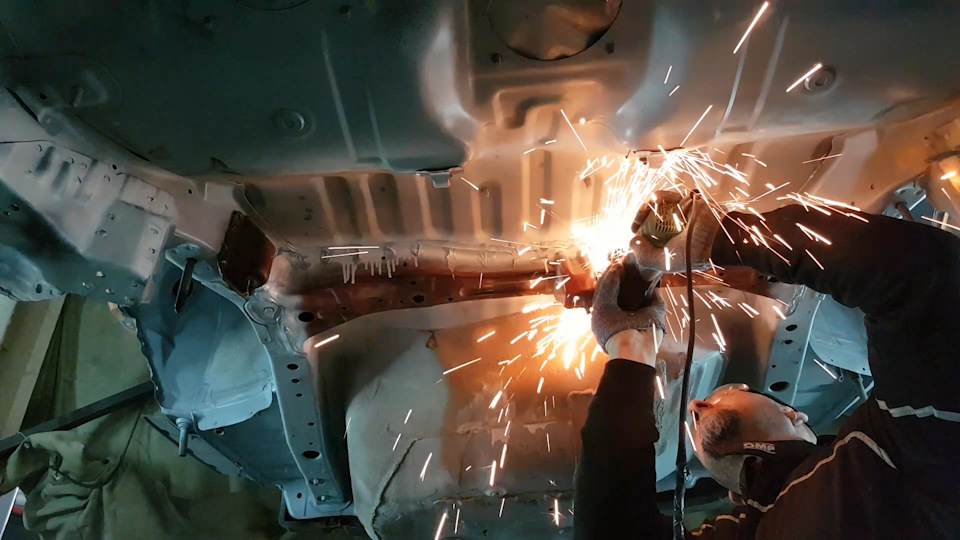

Первым под нож, а точнее под диск болгарки пойдет заднее крепление топливного бака, . Его надо отсверлить или срезать у основания, иначе не наденется подрамник.

Полный размер

Затем два крепления бака на правой стороне

Источник: www.drive2.ru

Как сделать машину полноприводной

Многие водители хотели бы установить полный привод на ВАЗ 2108 своими руками. Ведь именно эта модель из переднеприводных детищ АвтоВАЗа оказалась наиболее удобной для различных переделок. Ко всему прочему именно этот автомобиль лучше всего подходит на роль внедорожника. Благодаря небольшим габаритам он даже без каких-либо переделок лазает достаточно хорошо.

Также кузов у «восьмерки» более устойчив к повышенным настройкам. А это немаловажный показатель для любого внедорожника.

Таким образом, именно этот автомобиль переделывают как во внедорожник, так и в другие виды тюнинга.

Зачем это нужно?

Полный привод на ВАЗ 2108 своими руками вещь реализуемая, но вместе с тем достаточно сложная. Как правило, основная проблема возникает с подгонкой деталей заднего привода. Это неудобство автолюбители обходят по-разному. Обычно используют различные сборки из трансмиссии настоящих полноприводных внедорожников. Наиболее часто можно встретить 2 варианта подогнанной трансмиссии:

• Нива;
• Volkswagen Golf Syncro.

Причем первый встречается несколько реже. Ведь в целом на Нивах трансмиссия не может похвастаться идеальной работой и высокой надежностью.

Делают такие переделки обычно люди, любящие авто отечественного производства. Ко всему прочему сделать из обычного автомобиля настоящий внедорожник считается признаком высшего мастерства среди людей, увлекающихся тюнингом. Многие делают такие переделки для комфортного преодоления бездорожья. Конечно, для серьезного рейда такой автомобиль не подойдет, но просто полазить по грязи можно запросто.

Это достаточно сложный вариант для переделки. Но сделать с помощью комплектующих от Нивы внедорожник из 2108 вполне возможно. Для этого вам понадобятся следующие элементы конструкции:

• Раздатка;
• Кардан;
• Мост задний.

Помимо этого потребуется куча болтов и некоторые мелкие элементы, также позаимствованные у Нивы. К ним можно отнести части тормозной системы и подвески.

Самой сложной частью подготовки является размещение кардана. Он располагается под небольшим углом. Поэтому придется подгонять его методом примерок. Также устанавливается и мост. Крепления балки «восьмерки» не подходят под мост.

В связи с этим придется мучиться с привариванием новых, подходящих под задний нивовский мост, креплений. Но в целом это позволит приподнять машину, увеличив клиренс. Также придется повозиться с раздаткой. Нужно сделать дополнительную приблуду.

Для этого придется обращаться к опытному токарю. Также придется прорезать дополнительное отверстие для рычага управления раздаточной коробкой. В итоге получается неплохой внедорожник.

Volkswagen Golf Syncro

Установка полного привода от этого автомобиля имеет свои корни в Тольятти. Ведь именно эти комплектующие использовали для создания и сборки полноприводных ВАЗов. Эти автомобили имели наименование «Виктория». Но, к сожалению, они дальше опытных образцов не пошли. Для самостоятельной сборки внедорожника по этой схеме вам понадобится:

• Угловой редуктор;
• Редуктор заднего моста;
• Вискомуфта;
• 4 полуоси (ВАЗовских).

Этого хватит для сборки вполне работоспособного автомобиля для бездорожья. Особенностью этого типа передачи будет передача усилия на задние колеса через вискомуфту. Работает это следующим образом. В муфте находится силиконовая жидкость. При повышении нагрузки на задние колеса, она нагревается, ее вязкость увеличивается, и на них передается больше крутящего момента.

Поэтому, несмотря на постоянный полный привод, крутящий момент, подающийся на колеса, в зависимости от условий будет разным.

Для крепления задних полуосей придется найти подрамник от Golf Syncro. Карданную передачу собирают из двух полуосей. От коробки крутящий момент передается с помощью углового редуктора, он передает через вискомуфту силу на задние колеса. Для крепления этих элементов придется использовать специальную пластинку. Ее должен сделать опытный токарь.

Пожалуй, это единственное, что невозможно сделать в простом гараже. Крепится эта пластина с помощью болтов. Также следует сделать подвесное для самодельного кардана. Можно использовать стандартное от классики.

В итоге у вас получится отличный внедорожник. По ходовым качествам он не уступает многим легким внедорожникам. На такой машине можно спокойно ездить практически по любой грязи. Если все сделать правильно, то можно спокойно отправляться даже в серьезные походы.

Заключение

Для многих автолюбителей настоящими машинами являются именно внедорожники. Поэтому часто мастера делают полный привод на ВАЗ 2108 своими руками. Это позволяет насладиться бездорожьем, осознавая свое полное превосходство над владельцами заводских авто. Тем более, что сделать такую доработку можно без особых временных и физических затрат.

Многие в личку обращаются с вопросом как сделать им полный привод.
Сложно ли это и какие затраты будут необходимы.
Мне раньше приходилось отвечать что всё описано в моём бортовике.

Но уже давно и сам понимаю, что перечитать больше 24 его страниц с количеством тем, переваливших за 460 очень тяжело.
Поэтому решил создать именно такой пост, который касается используемых запчастей, агрегатов и видов работ при переходе с монопривода на синхро.
Когда всё окончательно уже будет установлено и подключено подкорректирую этот пост, а пока выкладываю на главную страницу ссылку на него.
Нажав его на главной странице моей машины вы сможете сразу найти требующуюся тему с интересующим вопросом.
Потому как предыдущие темы довольно подробно старался освещать с номерами всех деталей.
Так будет гораздо удобней и проще искать.
Скажу сразу.
Если у вас есть полностью укомплектованный донор с подобной подвеской перестановка будет гораздо проще, чем мне.
Мне приходилось всё буквально выискивать по крупицам.
Некоторые из запчастей до сих пор ищутся либо висят в заказе или доставке.

Тогда оптимистично я его назвал именно так.
Но сейчас вижу что оптимизма мало.
Мотор совсем плох.
Хотя к синхро-приводу он и не носит отношения.
Поэтому…
О концовку этой темы потом конечно подправлю, что бы пост был полностью о переходе на полный привод.
А пока оставляю его так как есть.

Если кто-то решит повторить — будет полезная инструкция по установке.
А для имеющих с завода такой привод — полезной инструкцией по ремонту.

И вот ещё прикупил синхро-подрамник.
От обычного отличается формой виброгасителя и расположением его кронштейнов.

Спрашивали — отвечаем. Да, в ассортименте концерна Renault-Nissan есть необходимые компоненты. Однако взять и оснастить «Весту» трансмиссией, например, от «Дастера» — решение не самое дешёвое: по нашим прикидкам, Lada Vesta Cross 4×4 стоила бы на 120-150 тысяч рублей дороже, чем обычная переднеприводная версия. То есть под миллион рублей! А это — уже территория того самого «Дастера».

Почему так дорого? В первую очередь, из-за внушительного набора необходимых агрегатов: нужны автоматическая муфта, задний редуктор, а также полуоси и кардан. Кроме того, потребуются доработки исходного универсала — как минимум, переделка нижней части кузова и внедрение задней независимой подвески. Впрочем, АВТОВАЗ не исключает, что когда-нибудь гамма «Вест» пополнится полноприводной версией!

В общем, надежду терять не стоит. Существуют ли другие способы сделать «Весту» полноприводной, кроме как внедрить дастеровскую начинку? Да, причём быстрые и недорогие, поскольку их общий принцип — отсутствие механической связи между двигателем и колёсами. Более того, одна из концепций всерьёз рассматривалась вазовскими инженерами, а второй бредила компания «Супер-Авто».

Способ первый: гидрообъёмная трансмиссия

Французская компания Poclain Hydraulics (известная своей строительной техникой) предлагает всем желающим систему AddiDrive. В набор компонентов входят компактный гидронасос, навешиваемый на штатную коробку передач, а также 30-киловаттный гидромотор, с которым сблокированы дифференциал и полуоси. В обычных дорожных условиях гидропривод не активен, а задние колёса автоматически подключаются при пробуксовке передних на скоростях до 40 км/ч.

Как всё это работает? Насос создаёт напор рабочей жидкости, которая вращает гидромотор, позволяя реализовывать высокий крутящий момент на низкой скорости. Притом себестоимость гидрообъёмного полного привода вдвое меньше, чем традиционного механического, а подвеска и кузов остаются прежними. Впрочем, необходимо понимать, что гидравлика требует высокого качества изготовления и монтажа, а также квалифицированного обслуживания.

В 2016 году газета «Авторевю» сообщала, что АВТОВАЗ получил для ходовых испытаний полноприводные Logan и Sandero, дооборудованные системой AddiDrive. Однако, как стало известно «Авто Mail.Ru», в серию такое решение не пойдёт: в Тольятти посчитали, что риски слишком велики — к гидравлике наша публика относится, мягко говоря, настороженно. А жаль. За 50-70 тысяч рублей наверняка нашлось бы немало желающих испытать необычное решение на себе.

Способ второй: электрический привод

В Японии часто встречаются автомобильчики, на корме которых приклеен шильдик «e-4WD». Мудрёная аббревиатура означает, что перед нами, по большому счёту, переднеприводная машина, у которой для привода задних колёс установлен компактный электромотор. Мощность такого «электропомощника» невелика (поскольку он запитан от дополнительного генератора), поэтому польза — весьма условная. Хотя старт на скользком подъёме система, конечно, облегчит.

Сама концепция e-4WD появилась достаточно давно — взять, например, Mazda Demio и Nissan Cube образца 2002 года. Однако, кроме японцев, этим решением почти никто не пользовался. За идею ухватился российский инженер Антон Губа, глава тольяттинской компании «Супер-Авто»: в планах фирмы было разработать и выпустить универсальный комплект, который бы позволял сделать из любой переднеприводной «Лады» полноприводную!

Один из вариантов — взять готовую систему производства японской Hitachi и постепенно переходить на отечественные компоненты. Увы, в 2015 году «Супер-Авто» начало лихорадить, а в 2016-м компанию официально признали банкротом (подробности — в материале «Priora 1.8 и другие “Лады”, которых больше не будет»). В этой ситуации руководству стало не до экзотических трансмиссий. К настоящему моменту никаких сведений об отечественном e-4WD нет.

Способ третий: гибридная установка

Вот как поступили французы из Peugeot. Никаких раздаточных коробок, никаких хитроумных муфт — берём обычную силовую установку «турбодизель плюс робот», которая будет приводить передние колёса, а сзади ставим модуль, состоящий из мощного электромотора, тяговой батареи и управляющей электроники. Готово! С постоянным полным приводом «дизель-электрический», конечно, не сравнить, зато такая машина может ехать только на электротяге.
