Для начала был куплен двигатель LIFAN 168F-2 D20 6,5 л.с. с автоматическим сцеплением.
Полный размер
LIFAN 168F-2 D20
Конструкция табуретки проста и ненадёжна. Рама сварена из профильных труб 2*4 см, 1,5 мм. 1,5*1,5 см. и круглой трубы 2,5 см. рулевая колонка взята от велосипеда. Далее болгаринг и сваринг.
Далее были приобретены ведущая и ведомая звёздочки от мотороллера муравей под ижевскую цепь.
В токарном станке проточили звездочки и выточили две обоймы внутренним диаметром 20 (вал двигателя) и 25 (ось) мм. Звездочки приварил к обоймам и прорезал в них пазы под шпонку.
Для любителей хэйта. Купить заводскую звездочку не смог. В Курганской области их нет в продаже.
Автомобиль из стиральной машинки и кухонной утвари. Родстер Lotus S7 мечты своими руками. Тест-драйв
Полный размер
Ведущая звезда.
Полный размер
Полный размер
Полный размер
Ведомая звезда. Её оказалось проточить проблемно. Металл калёный.
Самое сложное на мой взгляд было сделать пазы под шпонку.
Полный размер
Паз под шпонку доводился напильником и надфилями.
Колеса были взяты от садовой тачки. Качество колёс просто отвратительное. А ценник космический. Дешевле было бы использовать ступицы и колёса от ваз 1111 ока.
Полный размер

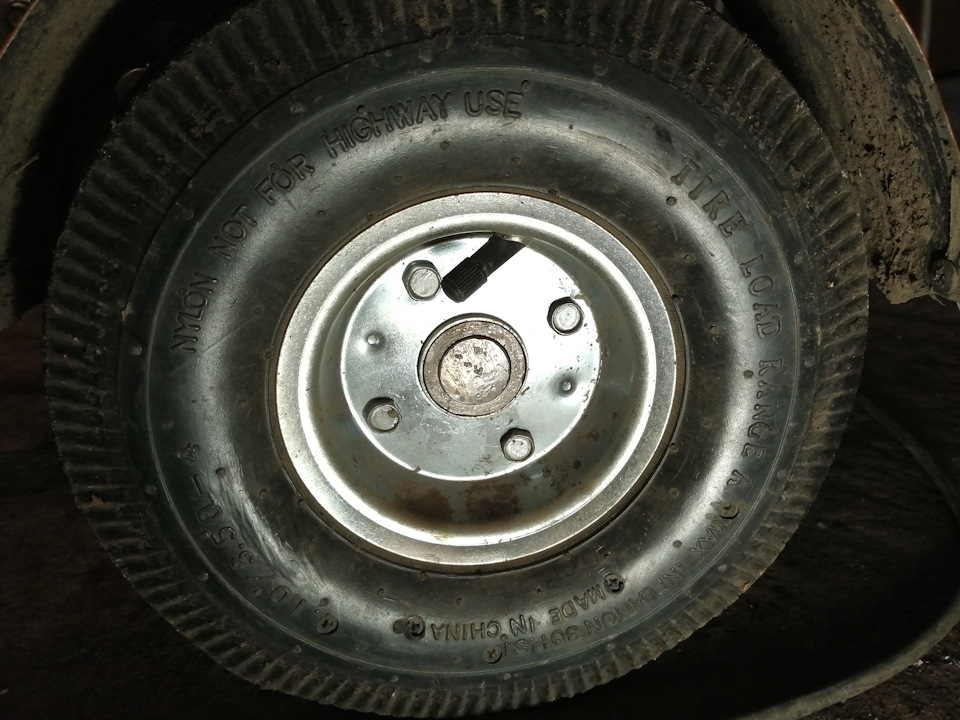

Заднее колесо.
Полный размер
Переднее колесо побольше.
Задняя ось диаметром 25 мм. Обычный металлопрокат. С одной стороны жёстко закреплено колесо на оси, а с другой стороны ось проточена под диаметр подшипника в ступице колеса. После чего было просверлено отверстие и нарезана резьба под болт. Для фиксации колеса на оси.
Опорные подшипники купить не смог. Поэтому взял подходящие по внутреннему диаметру и подобрал подходящую трубу по внешнему размеру. Приварил пластинку металла с просверлеными дырками под болты для крепления к раме. Чтобы ось не гуляла в подшипниках с одной стороны приварил шайбу размером с подшипник а с другой стороны сделал фиксаторы из трубы (на фото всё видно).
Как делают трехколесные автомобили
Полный размер
левая сторона
Полный размер
Правая сторона. Здесь видно фиксатор подшипника.
Также в оси прорезал болгаркой паз под шпонку для фиксации Ведомой звезды.
Полный размер
Ведомая звезда.
Полный размер
Ведущая звезда установлена на двигатель и снизу можно увидеть натяжитель цепи.
По механике пока всё. В следующей записи расскажу как делал раму и покажу итоговый результат.
Калькуляция затрат будет тоже в следующей записи.
