Для чего нужен ГУР?
Большинство автолюбителей ответят: «Для того, чтобы легче крутить руль». И будут правы, но отчасти. Кроме повышения комфорта, гидроусилитель позволяет уменьшить передаточное число рулевого управления. Что это дает? Чем больше передаточное число, тем меньшее усилие нужно прилагать для поворота колес. Но количество оборотов руля от упора до упора при этом будет равным 4-5.
Уменьшая передаточное число, можно довести количество оборотов руля до 2-3. Управляемость, маневренность и острота реакций автомобиля улучшается, что особенно важно в аварийной ситуации, когда может не хватить времени для вращения руля с перехватами. Кроме того, у гидроусилителя есть еще несколько и преимуществ, и недостатков, о которых будет сказано ниже.
Гидроусилитель может устанавливаться на автомобили с рулевым управлением разных типов: червячным, винт-шариковая гайка. Мы расмотрим самый распространенный вариант — рейку. В состав системы гидроусиления входят:
Езда на Опеле Вектре А без ГУРа
насос
распределитель
силовой цилиндр
бачок и соединительные шланги
Насос гидроусилителя, как и любой другой насос, предназначен для создания и поддержания необходимого давление в системе и циркуляции рабочей жидкости (специального масла). Конструкция насоса может быть разной. Самые распространенные — лопастные, характеризующиеся высоким к.п.д. и износоустойчивостью. Насос крепится на двигателе и приводится в действие с помощью ремня от коленвала.
Распределитель, в зависимости от положения руля, направляет поток жидкости в соответствующую полость силового цилиндра или обратно в бачок. Он устанавливается на рулевом валу. Основные части распределителя — золотниковый клапан и торсион. Клапан состоит из двух цилиндрических частей с каналами для жидкости: внешней и внутренней.
Торсион — это тонкий пружинистый металлический стержень, способный закручиваться под действием крутящего момента. Один конец торсиона соединен с рулевым валом, а второй — с шестерней, входящей в зацепление с рейкой. Внутренняя часть золотникового клапана соединяется с верхней частью торсиона, а внешняя — с его нижней частью.
Силовой цилиндр встроен в рейку. Он состоит из поршня и штока, перемещающего рейку под действием давления жидкости.
Рабочая жидкость передает усилие от насоса через распределитель к силовому цилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем может быть расположен фильтр, а в пробке — щуп для измерения уровня. Шланги высокого давления соединяют насос, распределитель и силовой цилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.
Как все это работает? Когда руль неподвижен (автомобиль стоит на месте, или движется по прямой), и система гидроусиления не задействована, в распределителе совмещены маслопроводы подачи и стока. Жидкость вхолостую перекачивается насосом через распределитель обратно в бачок.
Как узнать на автомобиле установлен ГУР или ЭУР?
Когда водитель поворачивает руль, тем самым он закручивает торсион, а вместе с ним крутится и внутренняя часть золотникового клапана. Внешняя же часть пока остается неподвижной. Таким образом совмещаются каналы подачи жидкости в соответствующую полость силового цилиндра (в зависимости от того, в какую сторону повернут руль).
Из другой полости силового цилиндра жидкость по открывшимся каналам сливается в бачок.Чем на больший угол повернут руль, тем сильнее закручивается торсион. Поэтому большим оказывается и размер перепускного отверстия, а, значит, и усилие, воздействующее на рейку. Рейка, перемещаясь, раскручивает через шестерню нижний конец торсиона, а вместе с ним и внутреннюю часть золотника. Обе части клапана возвращаются в исходное положение, и жидкость вновь перекачивается через распределитель в бачок.
В случае отказа системы гидроусиления потери управления не происходит, поскольку рулевой вал через торсион механически соединен с ведущей шестерней. Согласно нормам безопасности усилие на рулевом колесе легкового автомобиля не должно превышать 15 кг для полностью работоспособной и 30 кг — для неисправной системы рулевого управления. Быстродействие усилителя должно быть таким, чтобы при скорости вращения руля не менее полутора оборотов в секунду его не «закусывало».
Преимущества и недостатки
К перечисленным выше преимуществам ГУРа можно добавить смягчение ударов, передаваемых на руль от неровностей дороги и более четкое удержание автомобиля на выбранной траектории. Каким образом это происходит? Если, наехав на препятствие, колеса стремятся повернуться в сторону, это вызывает смещение рулевой рейки, ведущей шестерни и закручивание нижней части торсиона.
Срабатывает золотниковый клапан, но «в обратную сторону», так как усилие пришло не от руля, а от колес. Поэтому система будет не способствовать повороту колес, а противодействовать ему. То же самое происходит и при внезапном проколе шины: ГУР помогает автомобилю сохранять траекторию, а водителю — удержать руль в руках. Таким образом, усилитель повышает безопасность движения, а за счет повышения комфортности вождения снижает утомляемость водителя.
А теперь о недостатках. Во-первых, постоянно работающий насос отбирает часть мощности двигателя, даже когда ГУР не задействован. Причем производительность насоса должна быть такой величины, чтобы обеспечить легкий поворот колес на стоящем автомобиле — когда сопротивление максимально. Но ведь большую часть времени автомобиль движется, и усилий для поворота колес при этом нужно намного меньше! Вот и получается, что значительная часть отобранной у двигателя мощности пропадает впустую.
Во-вторых, производительность насоса зависит от оборотов двигателя — чем они выше, тем большее давление создает насос. А по идее все должно быть как раз наоборот — при малых скоростях движения необходимо максимальное усиление, а при высоких — небольшое. В простом гидроусилителе отсутствует возможность регулирования коэффициента усиления.
Из этого обстоятельства проистекает третий недостаток — противоречие между коэффициентом усиления и информативностью руля. Легкость и комфортность управления на малых скоростях имеет обратную сторону — «пустоту» руля на больших.
Машина слишком «остро» реагирует на каждое движение руля, а отсутствие ощущения сопротивления («обратной связи») при повороте колес не дает возможности водителю правильно оценить их положение. Отчасти решить проблему помогают рейки с переменным передаточным отношением: в центре шаг зубьев небольшой, а к краям увеличивается.
В этом случае при малых углах поворота машина не так остро реагирует на действия рулем, что очень важно на больших скоростях, зато на развороте крутить руль приходится меньше. Чем плох этот вариант? А тем, что передаточное отношение зависит от угла поворота руля, а не от скорости движения. Поэтому конструкторы стали искать другие пути.
На помощь механике и гидравлике, как всегда, пришла электроника. В результате такого симбиоза появился электрогидравлический усилитель. Впервые его применили на автомобилях «Аudi» под названием «Servotronic». Существует два типа ЭГУРа: с электромагнитным клапаном и с электронасосом.
Управляет работой усилителя электронный блок на основании показаний датчиков скорости, поворота руля, оборотов коленвала. Набор датчиков может меняться в зависимости от модели автомобиля.
В первой конструкции в распределитель ГУРа дополнительно встраивается электромагнитный клапан и камера обратного действия с поршнем. При повороте колес на месте или при движении с малой скоростью клапан открыт, давление в системе максимально — руль крутить легко. При наборе скорости клапан, управляемый блоком, пропорционально закрывается. В результате давление в системе уменьшается, а усилие на руле увеличивается. Таким образом, получаем искомое чувство «обратной связи».
Во второй, более совершенной конструкции, гидронасос заменен электронасосом, т.е. приводится не от коленвала, а отдельным электромотором. Управляет его работой опять же блок управления. На малых скоростях скорость вращения насоса максимальна, а на больших — ограничивается блоком управления. Поэтому чем выше скорость движения — тем «тяжелее» становится руль. Замена гидронасоса электронасосом позволяет снизить расход топлива до 0,2 л на 100 км.
Источник: www.drive2.ru
Как работает гидроусилитель руля – простое объяснение сложного механизма
Гидроусилитель руля в автомобиле (ГУР) предназначен для облегчения вращения рулевого колеса и управления машиной на малых скоростях. В большей степени он помогает управляться с «баранкой» на парковке, когда авто стоит на месте, а колеса нужно повернуть в определенную сторону.
Сегодня разберем устройство и принцип работы гидроусилителя и его основных узлов. Вкратце затронем особенности конструкции и функционирования насоса ГУР – это большая и интересная тема, которой будет посвящена отдельная статья.
Схема устройства
Разберем, из каких компонентов состоит гидравлический усилитель рулевого управления автомобиля. Рассмотрим, за что отвечает каждый из них. Основные компоненты системы:
- Насос. Некоторые, по неизвестной причине, называют его компрессор, но это не так;
- Гидроцилиндр и рулевая рейка;
- Исполнительный (распределительный) механизм;
- Шланги и бачок гидравлической жидкости.
Как работает
В автомобилях без гидроусилителя руля, рулевое колесо через вал соединяется шестерней с зубчатой рейкой – упрощенная схема. Когда «баранку» поворачивают, вращение через вал и шестерню передается рулевой рейке, она сдвигается в противоположную сторону. Она соединена с колесами тягами. Благодаря такой конструкции колеса поворачиваются в нужную сторону.
В современных машинах в рулевую рейку встроен гидроцилиндр. От исполнительного механизма к нему подводятся две трубки, закрепленные на разных его сторонах. При повороте вправо, в исполнительном механизме открываются клапаны (полости). Гидравлическая жидкость от насоса ГУР давит на правую сторону гидроцилиндра. Он двигается влево, увлекая за собой рулевую рейку.
Происходит поворот колес не за счет физической силы водителя, а за счет повышения давления в цилиндре. При повороте влево, открываются другие полости в распределительном механизме, жидкость давит на противоположную сторону цилиндра, поршень сдвигается вправо вместе с рейкой.
Таким образом, гидроусилитель помогает водителю без приложения достаточной мышечной силы повернуть колеса автомобиля в нужную сторону.
Исполнительный (распределительный) механизм
Он выполнен единым целым с корпусом рулевой рейки. К нему подводятся шланги от насоса ГУР. От него трубками или шлангами передается давление жидкости к гидроцилиндру рейки.
Внутри него находится два вала – распределительный и торсионный. На последнем закреплен поворотный золотник. Торсионный вал отличается определенной гибкостью. При вращении «баранки» он закручивается, причем рейка остается неподвижной. При закручивании вала в корпусе распределительного механизма открываются определенные полости.
Через них давление жидкости давит на ту или другую сторону гидравлического цилиндра усилителя. Происходит его смещение и движение рулевого механизма в нужном направлении.
Вращение торсиона относительно распределительного вала ограничено стопором. Он позволяет торсионному валу незначительно двигаться относительно распределительного вала. Если насос ГУР не работает, и нет давления жидкости, стопор дает возможность водителю вращать колеса без участия гидравлического усилителя.
Разберем схему работы распределительного механизма гидроусилителя руля. Существует три его положения – нейтраль, когда колеса прямо или рулевое колесо неподвижно, поворот влево и вправо.
Нейтральное положение
Условно говоря, в таком положении золотника распределительного механизма сливные и напорные отверстия остаются приоткрытыми. Жидкость от насоса ГУР равномерно поступает в обе полости цилиндра, часть её сливается обратно в бачок. С двух сторон гидроцилиндра создается одинаковое давление, поршень остается в нейтральном положении.
Поворот влево
Поворачивая руль влево, закручиваем торсион. Проходное сечение между валом распределителя и поворотным золотником, внутри которого помещен торсион, увеличивается. Через открытую полость жидкость устремляется в левую часть гидравлического цилиндра, на схеме показано красным цветом. С той стороны повышается давление, цилиндр смещается вправо, увлекая за собой рейку, колеса поворачивают влево.
В этот момент в противоположной стороне цилиндра находится жидкость, которую нужно куда-то слить, потому что для её сжатия понадобится дополнительная сила и водителю тяжело повернуть руль влево. В этот момент в распределительном механизме открываются сливные полости, обозначенные желтой стрелкой. Она через них сливается обратно в расширительный бачок ГУР.
Если перестают вращать руль, вал распределительного механизма возвращается в нейтральное положение. Проходные сечения между валом распределителя и золотником становятся первоначальными. Гидравлическая схема гидроусилителя рулевого управления возвращается в исходное состояние, давление в обеих полостях цилиндра уравнивается, поршень прекращает движение.
Поворот вправо
Аналогичным образом происходит при повороте вправо. Золотник поворачивается в правую сторону относительно распределительного вала. Увеличиваются зазоры проходных сечений, жидкость поступает в правую часть цилиндра. Одновременно, через открытые сливные полости, она сливается из левой полости гидроцилиндра. Поршень двигается влево вместе с рейкой, осуществляется поворот колес в правую сторону.
Повернув «баранку» на определенный угол, и прекратив её вращение, вал распределительного механизма возвращается в нейтральное положение относительно золотника. Размеры проходных сечений возвращаются в исходные значения. Схема гидравлического усилителя переходит в начальное состояние, поршень перестает двигаться.
Как гидроусилитель выключается при повышении скорости автомобиля
На значительных скоростях автомобиля, необходимо отключать ГУР в целях безопасного управления машиной. Лёгкая «баранка» может привести к чрезмерной управляемости и большой чувствительности колес на малейшее отклонение рулевого колеса. Чтобы этого избежать, в схеме гидроусилителя руля применяется несколько систем, изменяющих усилие в зависимости от числа оборотов двигателя или скорости машины.
ГУР с регулированием давления по числу оборотов
С увеличением количества оборотов двигателя, поток жидкости на выходе пластинчатого насоса уменьшается, как следствие – снижается давление. Ослабевает помощь гидроусилителя водителю.
В клапане регулирования выходного потока, расположенном в корпусе насоса ГУР, установлен дополнительный золотник. Находиться между клапаном формирования потока и проходным отверстием. Он уменьшает поток гидравлики на выходе из насоса путем уменьшения выходного сечения. Рассмотрим наглядный пример.
При низких оборотах мотора давление в камере «А» давит на золотник. Его недостаточно, чтобы преодолеть сопротивление пружины, он не смещается и проходное сечение не изменяется.
По мере роста числа оборотов, давление в камере «А» возрастает. Оно продолжает давить на стенку золотника и преодолевает сопротивление возвратной пружины. Он смещается, перекрывая выходное отверстие. Поток гидравлической жидкости уменьшается.
Это вызывает большую разницу давления в камерах «А» и «С», клапан управления потоком смещается влево, больше открывая выходное отверстие со стороны всасывания насоса. Это уменьшает давление, выходящее из насоса, поступающее в распределительный механизм ГУР.
При дальнейшем росте числа оборотов двигателя, золотник больше перекрывает выходной канал. Полностью выходное отверстие не перекрывается, какими бы не были высокими обороты коленвала, в системе усилителя остается минимальное давление. Таким образом, минимизируется помощь гидроусилителя по мере роста числа оборотов двигателя.
ГУР с регулированием давления по скорости движения
Работа этой системы основана на датчике скорости автомобиля. Компьютер дает сигнал на электромагнитный клапан, установленный в распределительном механизме.
Внутри распределителя находится управляющая камера. По мере увеличения скорости авто, открывается электромагнитный клапан. Он подает гидравлическую жидкость в камеру распределителя. Внутри её повышается давление, препятствующее скручиванию торсиона. В результате руль становиться «тяжелее».
Существуют типы гидроусилителей, где на торсион влияет не давление в камере, а плунжер. По мере роста скорости автомобиля, давление давит на плунжер. Он толкает вал распределителя в направление, противоположное вращению рулевого колеса. Это увеличивает реактивное сопротивление на руле.
Насос ГУР
Он необходим для создания и поддержания заданного давления в системе. Существует два типа – шестеренчатый и пластинчатый. Последний тип устанавливается на большинстве современных автомобилях.
Он состоит из пластинок. Работает по принципу мельничного колеса. Соединен ременной передачей со шкивом коленвала. Поэтому производительность зависит от скорости вращения коленчатого вала мотора. Если оборотов недостаточно, водитель может ощущать неприятную упругость при вращении рулевого колеса.
Его конструкция не так проста, как все думают. В нем установлено несколько перепускных и запорных клапанов, регулирующих давление в системе гидроусилителя при больших оборотах двигателя.
Поделиться:
Источник: avtoyoutube.ru
сила.ру: Гидроусилитель рулевого управления
В начале ХХ века управление машиной требовало от водителя хорошей физической формы. Ведь для того чтобы повернуть тяжелые колеса для разворота на пятачке, приходилось здорово налегать на баранку.
Такое положение дел, разумеется, мало кому нравилось: не все господа-автовладельцы блистали нужным здоровьем, к тому же в мир авто стремились и дамы, которым напрягаться и вовсе не положено. Особо страдали водители грузовозных автомобилей. Конструкторы стали думать. Естественным выходом было увеличение в рулевом передаточного числа, но тут появлялся серьезный минус – руль приходилось крутить, как ручку граммофона. Простой арифметикой задача не решалась – требовалось вводить новую систему.
И ее придумал в 1925 году американец Фрэнсис Дейвис, запатентовав специальное устройство под названием «гидравлический усилитель рулевого управления». Правда, конструкция выглядела несколько «сыроватой» и мгновенного успеха не обрела. Однако принцип и путь совершенствования наметились: с конца 30-х – начала 40-х годов в Америке, а затем и в Европе конструкторы начинают ставить ГУР на некоторые свои модели автомобилей. К чему это привело сегодня, знают все – этим устройством оснащается весь грузовой автотранспорт и немалая доля легкового. Так что посмотрим на ГУР поближе.
Под давлением

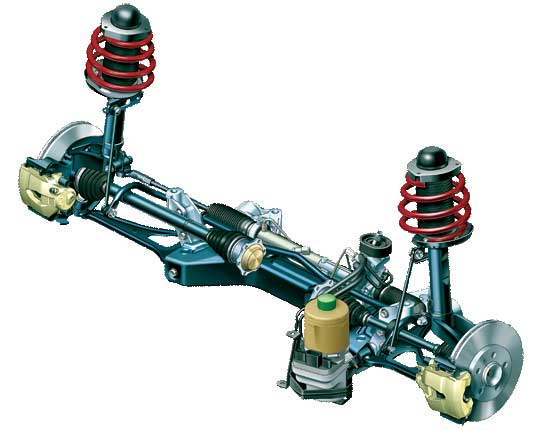

ГУР представляет собой герметичный картер, внутри которого находится управляющий клапан и поршень-рейка. Этот поршень соединен винтовой передачей с рулевым валом и своей зубчатой рейкой с шестерней на валу, передающем усилие на рулевую рейку или сошку. С картером ГУР через патрубки соединен насос с расширительным бачком. В традиционных простых системах привод насоса осуществляется через ремень от двигателя. В более современных насос ГУР приводится отдельным электромотором – такие усилители называют электрогидравлическими усилителями (ЭГУР).
Работает система так. Пока руль находится в положении «прямо», управляющий клапан также пребывает в среднем положении, и рабочая жидкость перекачивается через него. При повороте же руля в ту или иную сторону клапан перемещается, и жидкость начинает давить на поршень, создавая усилие на валу.
В обычных ГУР это усилие постоянно и не зависит от скорости движения автомобиля. Отсюда удобный на парковочных маневрах руль с ГУР оказывается «жидким» и нечетким на скорости. Поэтому современные системы ЭГУР, кроме электромотора, имеют управляющий электронный блок, который, исходя из данных скорости автомобиля, рассчитывает нужную величину создаваемого усилия.
Не туго?
Основная «потребительская жалоба» на рулевое с ГУР – » руль стал вращаться с большим трудом». Причин тому может быть несколько. Чаще всего – это подтекание рабочей жидкости, которое возникает, как правило, по валу насоса, задней крышке насоса, сальникам и уплотнителям рулевой рейки или рулевого механизма. Также это может вызываться и слабым натяжением или износом приводного ремня насоса.
Если машина уже имеет значительный пробег, то причиной «утяжеления» руля может быть и механический износ насоса – признаком этого является характерный шум, появляющийся при вращении рулевого колеса. От износа страдает и прочая механика, отчего появляются такие типичные проблемы, как, прежде всего, специфическое скрипение ГУР, люфты и стуки, неодинаковое усилие при вращении руля в разные стороны, заедание (закусывание) руля при вращении, стуки и повышенные люфты в рулевой рейке или механизме. Однако тут стоит отметить, что вибрации, угловые колебания руля, как правило, не говорят о неисправностях ГУР, и их причину стоит искать первым делом в подвеске и углах «развала-схождения», а также в дефектах колесных дисков и резины.
У электрогидравлических усилителей могут случаться и проблемы с электроникой. Основные признаки ее неисправности – «несогласованность» усилия со скоростью, когда руль оказывается слишком «легким» при движении на больших скоростях либо, наоборот, не становится «легче» на парковке.
В целом, оценивая ГУР по стойкости, можно назвать его вполне надежным и живучим агрегатом. В старых машинах это устройство, конечно, может сильно потрепать владельцу нервы своими постоянными скрипами и тугим ходом, но все же внезапные и полные отказы ГУР – большая редкость. Если же это произошло, то причину первым делом надо искать в обрыве ремня (особенно в случае, если до того агрегат работал вполне исправно). Кстати, и ехать с отказавшим ГУР тоже можно, правда, только в аварийном режиме, поскольку усилие на руле оказывается весьма значительным – оно намного больше, чем на такой же машине без ГУР.
На станцию
Для первичной диагностики неисправностей ГУР на оснащенных сервисах используют специальный стенд – люфт-детектор. Он позволяет выяснить, что причиной шума, скрипа, тугого хода, люфта и т.п., на которые жалуется владелец, является ГУР. Ведь если при подтекании жидкости все сразу понятно, то с посторонними шумами и люфтами сложнее. Они могут относиться к другим частям рулевого, и проблема тогда будет заключаться в износе рулевых втулок, плохой затяжке рулевых тяг, люфте наконечников рулевых тяг, люфте реактивной тяги, а также износе ШРУС.
Дополнительно для ЭГУР подвергают тестированию и электронику – подключив компьютерный стенд через специальный разъем, считывают коды ошибок.
После того как установлено, что причина неисправности в ГУР, производится его снятие и полная разборка для точного выявления и последующего устранения неисправностей. Здесь основными видами работ при ремонте оказываются замена сальника, уплотнителей, подшипника, турбины и лопаток насоса, управляющего клапана, а также восстановление валов. Средняя стоимость работ по ремонту гидроусилителя на «недилерских» станциях составляет, в зависимости от сложности и объема, от 1 000 до 3 000 рублей, не считая деталей, которые могут понадобиться.
Впрочем, отметим, что не каждая неисправность ГУР – показание ремонта. Например, при небольших подтеканиях и несильных скрипах, когда это не очень заметно отражается на работе ГУР, можно не спешить и попробовать что-нибудь из средств автохимии – таких как жидкость для устранения скрипа гидроусилителя, герметик гидроусилителя и пр. Их сегодня достаточно в продаже по цене 200-300 рублей за флакон.
И если трущиеся детали, сальники и уплотнения ГУР еще не сильно изношены, то это может помочь, по крайней мере, позволит отсрочить визит на сервис.
